Stwórz fizykę Tornado w jedności
W tym samouczku utworzymy symulację Tornado wewnątrz Unity.
Unity wersja używana w tym samouczku: Unity 2018.3.0f2 (64-bitowa)
Krok 1: Utwórz wszystkie niezbędne skrypty
Ten samouczek wymaga 2 skryptów:
SC_Caught.cs
//This script is attached automatically to each Object caught in Tornado
using UnityEngine;
public class SC_Caught : MonoBehaviour
{
private SC_Tornado tornadoReference;
private SpringJoint spring;
[HideInInspector]
public Rigidbody rigid;
// Use this for initialization
void Start()
{
rigid = GetComponent<Rigidbody>();
}
// Update is called once per frame
void Update()
{
//Lift spring so objects are pulled upwards
Vector3 newPosition = spring.connectedAnchor;
newPosition.y = transform.position.y;
spring.connectedAnchor = newPosition;
}
void FixedUpdate()
{
//Rotate object around tornado center
Vector3 direction = transform.position - tornadoReference.transform.position;
//Project
Vector3 projection = Vector3.ProjectOnPlane(direction, tornadoReference.GetRotationAxis());
projection.Normalize();
Vector3 normal = Quaternion.AngleAxis(130, tornadoReference.GetRotationAxis()) * projection;
normal = Quaternion.AngleAxis(tornadoReference.lift, projection) * normal;
rigid.AddForce(normal * tornadoReference.GetStrength(), ForceMode.Force);
Debug.DrawRay(transform.position, normal * 10, Color.red);
}
//Call this when tornadoReference already exists
public void Init(SC_Tornado tornadoRef, Rigidbody tornadoRigidbody, float springForce)
{
//Make sure this is enabled (for reentrance)
enabled = true;
//Save tornado reference
tornadoReference = tornadoRef;
//Initialize the spring
spring = gameObject.AddComponent<SpringJoint>();
spring.spring = springForce;
spring.connectedBody = tornadoRigidbody;
spring.autoConfigureConnectedAnchor = false;
//Set initial position of the caught object relative to its position and the tornado
Vector3 initialPosition = Vector3.zero;
initialPosition.y = transform.position.y;
spring.connectedAnchor = initialPosition;
}
public void Release()
{
enabled = false;
Destroy(spring);
}
}
SC_Tornado.cs
//Tornado script controls tornado physics
using System.Collections.Generic;
using UnityEngine;
public class SC_Tornado : MonoBehaviour
{
[Tooltip("Distance after which the rotation physics starts")]
public float maxDistance = 20;
[Tooltip("The axis that the caught objects will rotate around")]
public Vector3 rotationAxis = new Vector3(0, 1, 0);
[Tooltip("Angle that is added to the object's velocity (higher lift -> quicker on top)")]
[Range(0, 90)]
public float lift = 45;
[Tooltip("The force that will drive the caught objects around the tornado's center")]
public float rotationStrength = 50;
[Tooltip("Tornado pull force")]
public float tornadoStrength = 2;
Rigidbody r;
List<SC_Caught> caughtObject = new List<SC_Caught>();
// Start is called before the first frame update
void Start()
{
//Normalize the rotation axis given by the user
rotationAxis.Normalize();
r = GetComponent<Rigidbody>();
r.isKinematic = true;
}
void FixedUpdate()
{
//Apply force to caught objects
for (int i = 0; i < caughtObject.Count; i++)
{
if(caughtObject[i] != null)
{
Vector3 pull = transform.position - caughtObject[i].transform.position;
if (pull.magnitude > maxDistance)
{
caughtObject[i].rigid.AddForce(pull.normalized * pull.magnitude, ForceMode.Force);
caughtObject[i].enabled = false;
}
else
{
caughtObject[i].enabled = true;
}
}
}
}
void OnTriggerEnter(Collider other)
{
if (!other.attachedRigidbody) return;
if (other.attachedRigidbody.isKinematic) return;
//Add caught object to the list
SC_Caught caught = other.GetComponent<SC_Caught>();
if (!caught)
{
caught = other.gameObject.AddComponent<SC_Caught>();
}
caught.Init(this, r, tornadoStrength);
if (!caughtObject.Contains(caught))
{
caughtObject.Add(caught);
}
}
void OnTriggerExit(Collider other)
{
//Release caught object
SC_Caught caught = other.GetComponent<SC_Caught>();
if (caught)
{
caught.Release();
if (caughtObject.Contains(caught))
{
caughtObject.Remove(caught);
}
}
}
public float GetStrength()
{
return rotationStrength;
}
//The axis the caught objects rotate around
public Vector3 GetRotationAxis()
{
return rotationAxis;
}
//Draw tornado radius circle in Editor
void OnDrawGizmosSelected()
{
Vector3[] positions = new Vector3[30];
Vector3 centrePos = transform.position;
for (int pointNum = 0; pointNum < positions.Length; pointNum++)
{
// "i" now represents the progress around the circle from 0-1
// we multiply by 1.0 to ensure we get a fraction as a result.
float i = (float)(pointNum * 2) / positions.Length;
// get the angle for this step (in radians, not degrees)
float angle = i * Mathf.PI * 2;
// the X & Y position for this angle are calculated using Sin & Cos
float x = Mathf.Sin(angle) * maxDistance;
float z = Mathf.Cos(angle) * maxDistance;
Vector3 pos = new Vector3(x, 0, z) + centrePos;
positions[pointNum] = pos;
}
Gizmos.color = Color.cyan;
for (int i = 0; i < positions.Length; i++)
{
if (i == positions.Length - 1)
{
Gizmos.DrawLine(positions[0], positions[positions.Length - 1]);
}
else
{
Gizmos.DrawLine(positions[i], positions[i + 1]);
}
}
}
}
Krok 2: Tworzenie tornada
1. Utwórz cząstki Tornado:
- Utwórz nowy obiekt GameObject (GameObject -> Utwórz pusty) i nadaj mu nazwę "Tornado"
- Utwórz kolejny obiekt GameObject i nadaj mu nazwę "Particles", przenieś go do środka "Tornado" i zmień jego położenie na (0, 0, 0)
- Dodaj komponent ParticleSystem do "Particles" GameObject

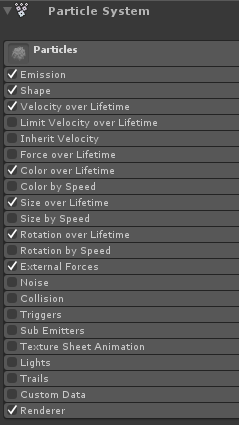

- W systemie cząstek włącz następujące moduły: Emisja, Kształt, Prędkość w całym cyklu życia, Kolor w ciągu życia, Rozmiar w ciągu życia , Obrót w czasie życia, Siły zewnętrzne, Renderer.
2. Przypisz wartości dla każdego modułu systemu cząstek (sprawdź zrzuty ekranu poniżej):

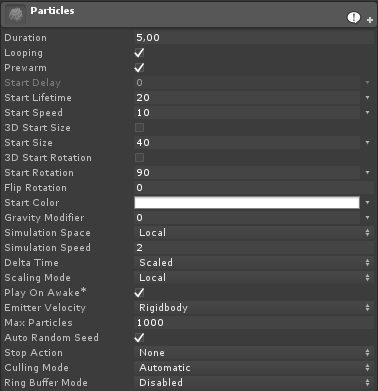

Moduł główny (Cząstki):

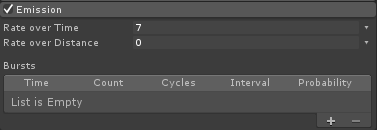

Moduł emisji:

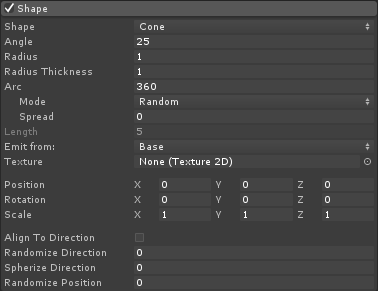

Moduł kształtu:

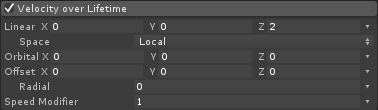

Moduł prędkości w całym okresie życia:

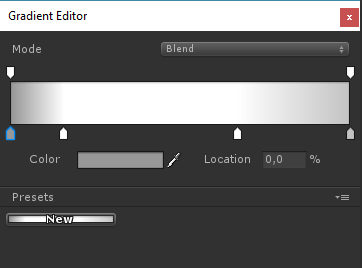

Moduł Color over Lifetime:
(2 szare kolory na każdym końcu i 2 białe kolory w wewnętrznej części)
Rozmiar w module Lifetime:

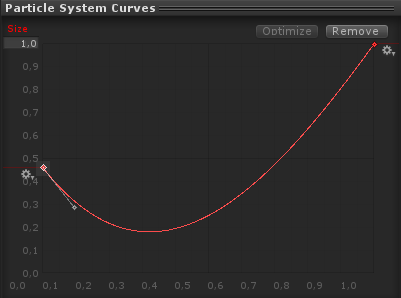

(W przypadku rozmiaru w całym okresie życia używana jest krzywa wyglądająca następująco):
(Rozmiar nieznacznie się zmniejsza, a następnie rośnie)

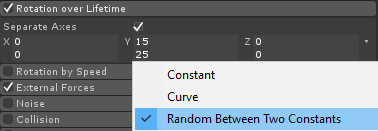

Rotacja w ciągu życia:
Moduł Sił Zewnętrznych:
Moduł ten nie wymaga żadnych zmian, wystarczy pozostawić wartości domyślne.
Moduł renderujący:
Do tego modułu musimy jedynie przypisać następujący materiał:

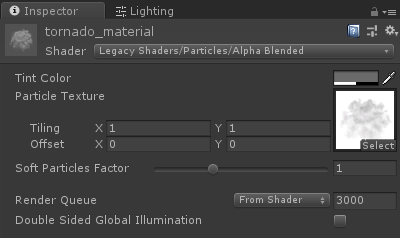

- Stwórz nowy materiał i nazwij go "tornado_material"
- Zmień jego Shader na "Legacy Shaders/Particles/Alpha Blended"
- Przypisz do niego poniższą teksturę (lub kliknij tutaj):
- Przypisz materiał tornado do modułu renderującego:

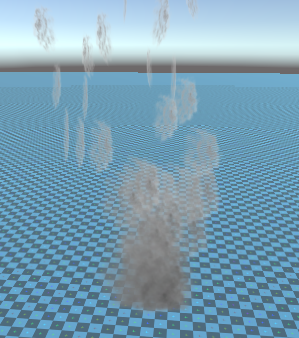

Teraz cząstki Tornado powinny wyglądać mniej więcej tak:
Ale jak widzisz, wcale nie wygląda jak tornado, ponieważ mamy jeszcze jeden komponent do dodania, a mianowicie Pole Sił Układu Cząstek, ten komponent jest potrzebny do symulacji wiatru kołowego:
- Utwórz nowy obiekt GameObject i nadaj mu nazwę "ForceField"
- Przesuń "ForceField" do "Tornado" GameObject i zmień jego położenie na (0, 0, 0)
- Dodaj komponent pola siłowego układu cząstek do "ForceField"

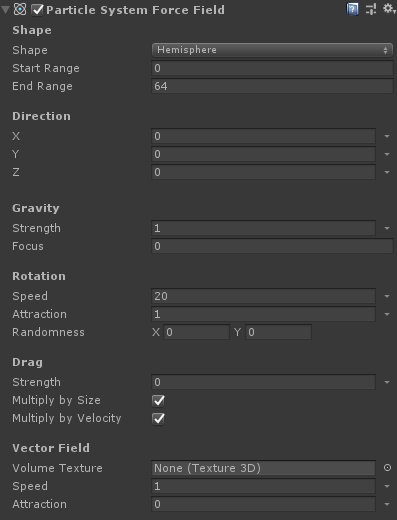

- Zmień wartości komponentu Force Field na takie same, jak na zrzucie ekranu poniżej:

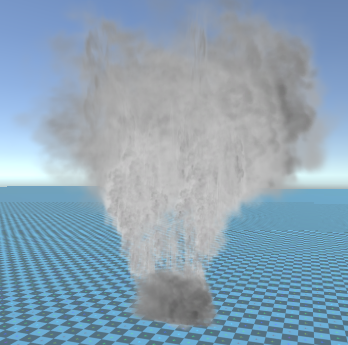

Teraz cząstki powinny wyglądać mniej więcej tak, co jest znacznie lepsze:
3. Konfigurowanie fizyki tornada

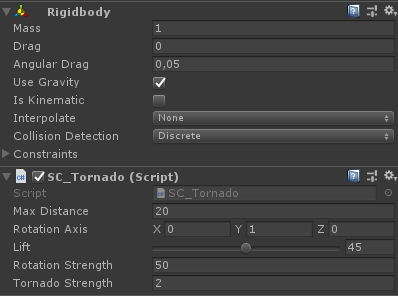

- Dodaj komponenty Rigidbody i SC_Tornado do "Tornado" GameObject
- Utwórz nowy obiekt GameObject i nadaj mu nazwę "Trigger"

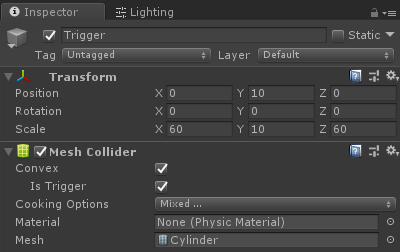

- Przesuń "Trigger" do "Tornado" GameObject i zmień jego położenie na (0, 10, 0) oraz zmień jego skalę na (60, 10, 60)
- Dodaj komponent MeshCollider do "Trigger" GameObject, zaznacz pola wyboru Convex i IsTrigger i zmień jego Mesh na domyślny Cylinder
Tornado jest już gotowe!
Aby to przetestować, po prostu utwórz kostkę i dodaj komponent Rigidbody, a następnie umieść go w obszarze Trigger.

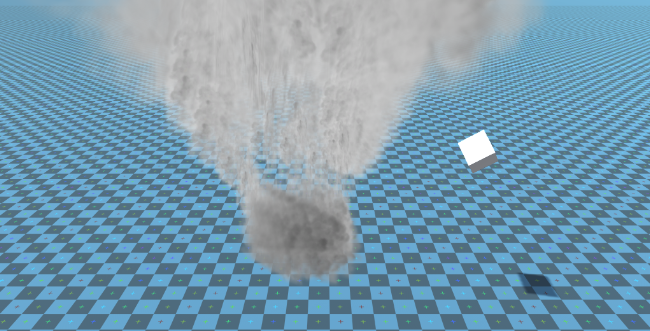

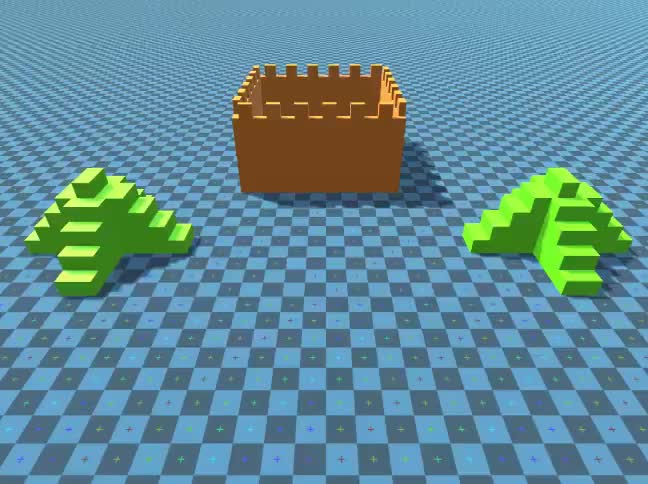

Po naciśnięciu przycisku Play kostka powinna zostać wciągnięta przez Tornado:
